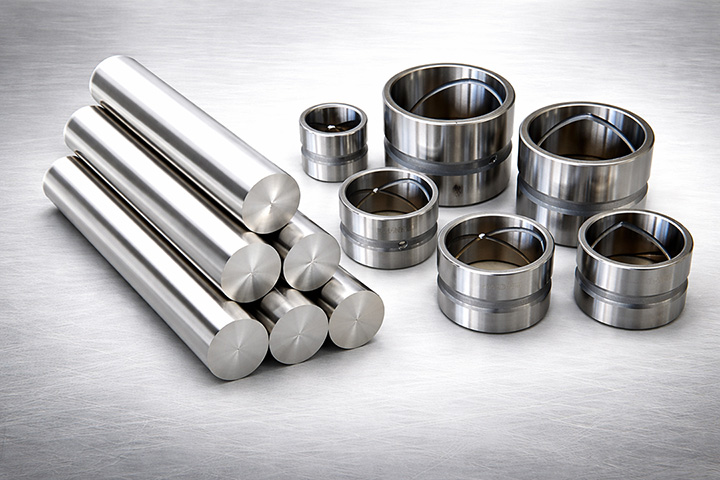

Jak dobrać sworzeń do koparki? (średnica, luz, materiał, zastosowanie)
Dobór odpowiedniego sworznia do koparki ma bezpośredni wpływ na trwałość maszyny, precyzję pracy oraz koszty eksploatacji. Źle dobrany sworzeń powoduje luzy, przyspieszone zużycie tulei i może prowadzić do poważnych awarii.
Jak dobrać sworzeń – najważniejsze informacje
Dobór sworznia opiera się na czterech kluczowych parametrach: średnicy, luzie pasowania, materiale oraz zastosowaniu. W naszej ofercie znajdziesz sworznie do maszyn budowlanych dopasowane do różnych modeli i warunków pracy.
W przypadku regeneracji lub braku części katalogowej dobrym rozwiązaniem są sworznie na wymiar, które można idealnie dopasować do zużytego układu.
Średnica sworznia – podstawa dopasowania
Średnica sworznia musi być idealnie dopasowana do tulei. Nawet niewielkie odchylenia powodują szybkie zużycie elementów.
- minikoparki: 20–40 mm
- koparki średnie: 40–80 mm
- duże maszyny: 80–120 mm
Najczęstsze błędy:
- za mały sworzeń – szybkie wybicie tulei
- za duży – problem z montażem lub zatarcie
- pomiar „na oko” zamiast narzędziami
Luz pasowania – klucz do trwałości

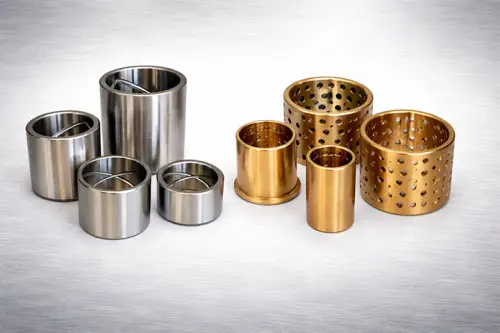

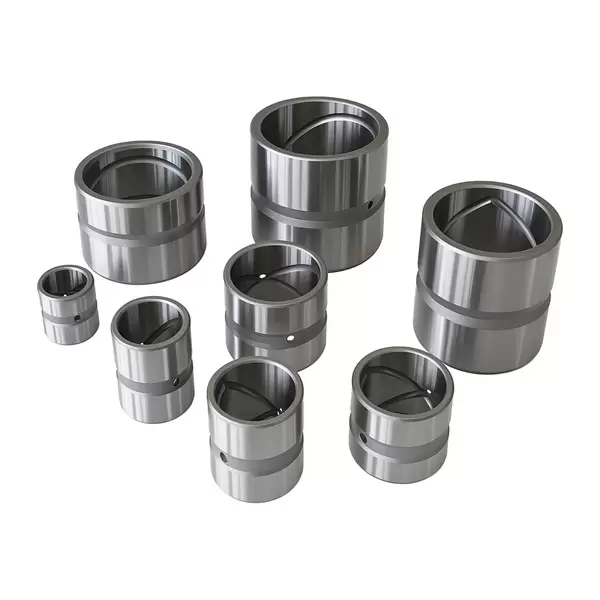

Luz między sworzniem a tuleją musi być kontrolowany. Sprawdź również tuleje do maszyn budowlanych, ponieważ oba elementy pracują razem.
- 0,05 – 0,20 mm – standardowy luz
- ciężka praca – mniejszy luz
- zużyte elementy – większy luz
Objawy złego luzu:
- stuki i luzy
- nierównomierne zużycie
- spadek precyzji pracy
Materiał sworznia – CF53 vs CK45
W naszej ofercie dostępne są zarówno sworznie CF53 do ciężkich zastosowań, jak i sworznie CK45 stosowane m.in. jako tłoczyska.
CF53
- twardość ok. 58–62 HRC
- wysoka odporność na ścieranie
- mniejsza elastyczność, większa trwałość
Zastosowanie:
- sworznie ramienia koparki
- sworznie łyżki i połączeń roboczych
- ciężkie warunki (kamień, gruz)
CK45
- twardość ok. 50–55 HRC
- większa elastyczność
- niższa odporność na ścieranie
Zastosowanie:

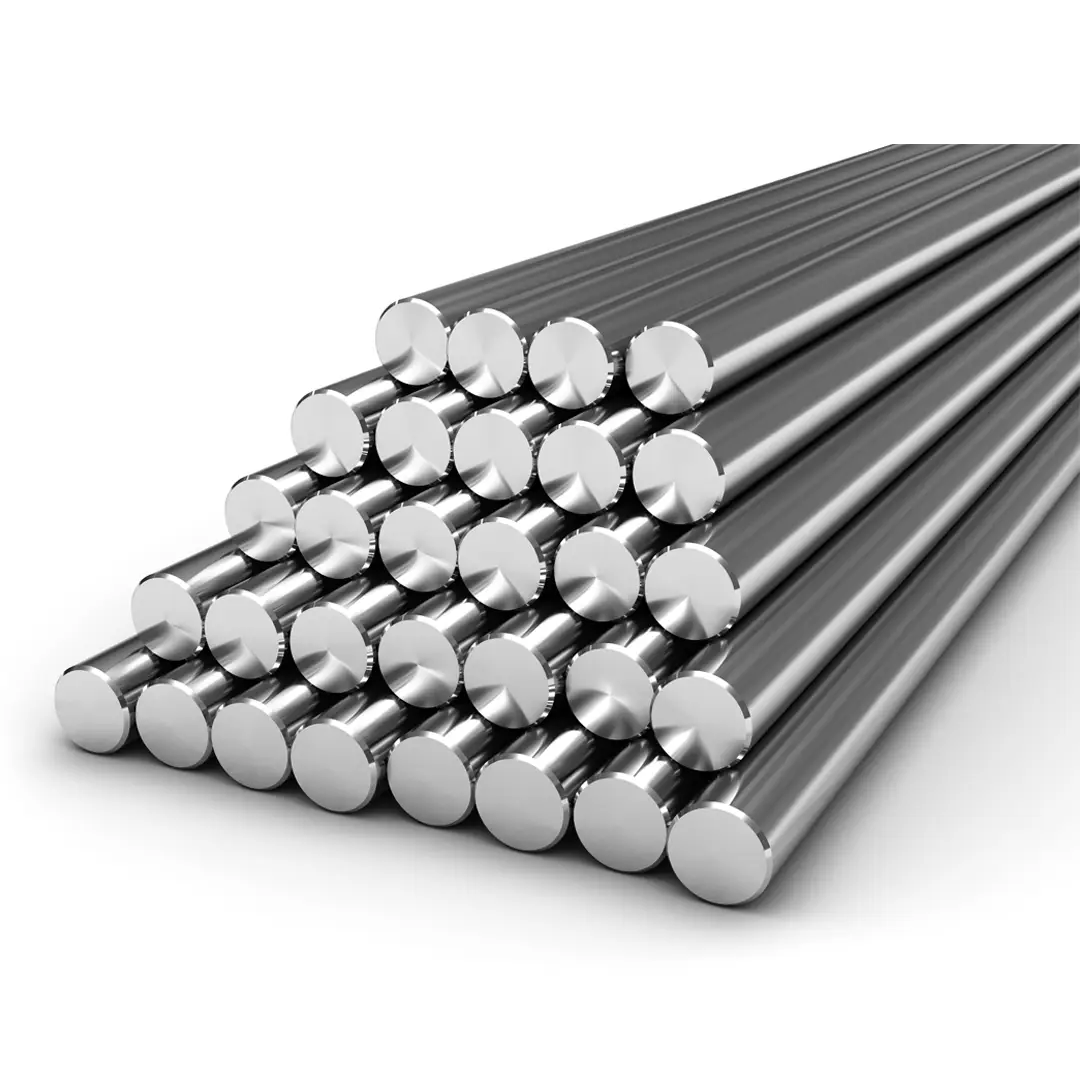

- tłoczyska siłowników hydraulicznych
- lżejsze zastosowania
- elementy o mniejszych obciążeniach
Kluczowa różnica
CF53 jest materiałem twardszym i bardziej odpornym na zużycie, dlatego stosuje się ją na sworznie pracujące w ciężkich warunkach. CK45 jest bardziej elastyczna i lepiej sprawdza się w elementach pracujących liniowo, takich jak tłoczyska.
Dobór do zastosowania
- lekkie prace – CK45
- średnie warunki – CK45 lub CF53
- ciężkie warunki – CF53
Szybkie porównanie
| Parametr | CK45 | CF53 |
|---|---|---|
| Twardość | ok. 50–55 HRC | ok. 58–62 HRC |
| Odporność na ścieranie | średnia | wysoka |
| Elastyczność | wyższa | niższa |
| Zastosowanie | tłoczyska / lekkie prace | sworznie robocze |
Najczęstsze błędy
- dobór bez pomiaru
- zły materiał do warunków pracy
- ignorowanie luzu
- łączenie nowych sworzni ze zużytymi tulejami
Kiedy wymienić sworzeń?
- pojawiają się luzy i stuki
- widoczne zużycie powierzchni
- problemy z pracą ramienia

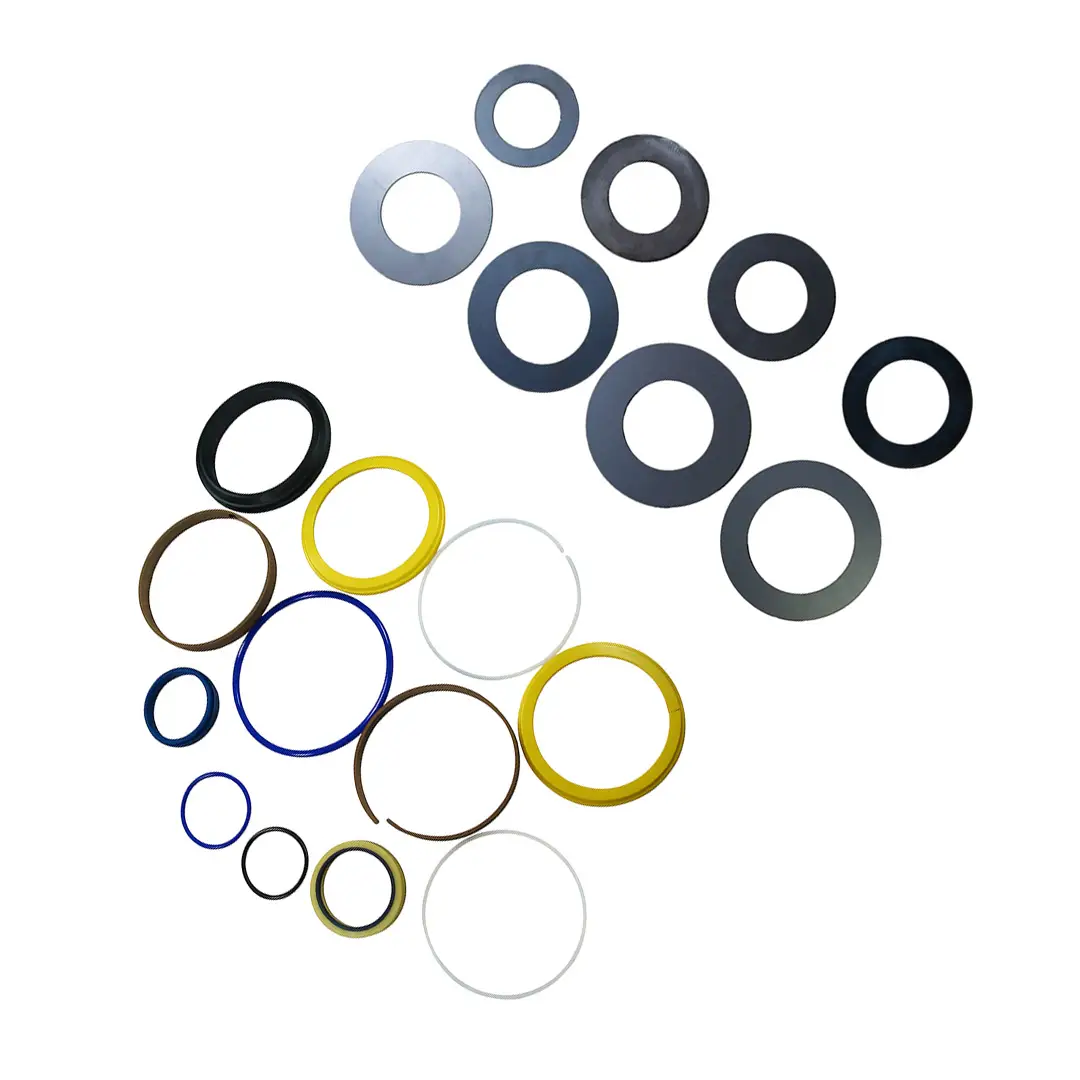

Zaleca się jednoczesną kontrolę podkładki dystansowe oraz uszczelnień.
Sworznie według producenta
FAQ
Czy można dobrać sworzeń bez numeru katalogowego?
Tak, na podstawie pomiarów średnicy i długości.
Czy luz w sworzniu jest normalny?
Tak, ale musi mieścić się w zakresie 0,05–0,20 mm.
Który materiał wybrać?
Do ciężkiej pracy CF53, do lżejszych zastosowań CK45.
Czy można dorobić sworzeń?
Tak, szczególnie przy regeneracji maszyn.
